馬鞍山市政務服務中心東側游園廣場及地下人防工程項目

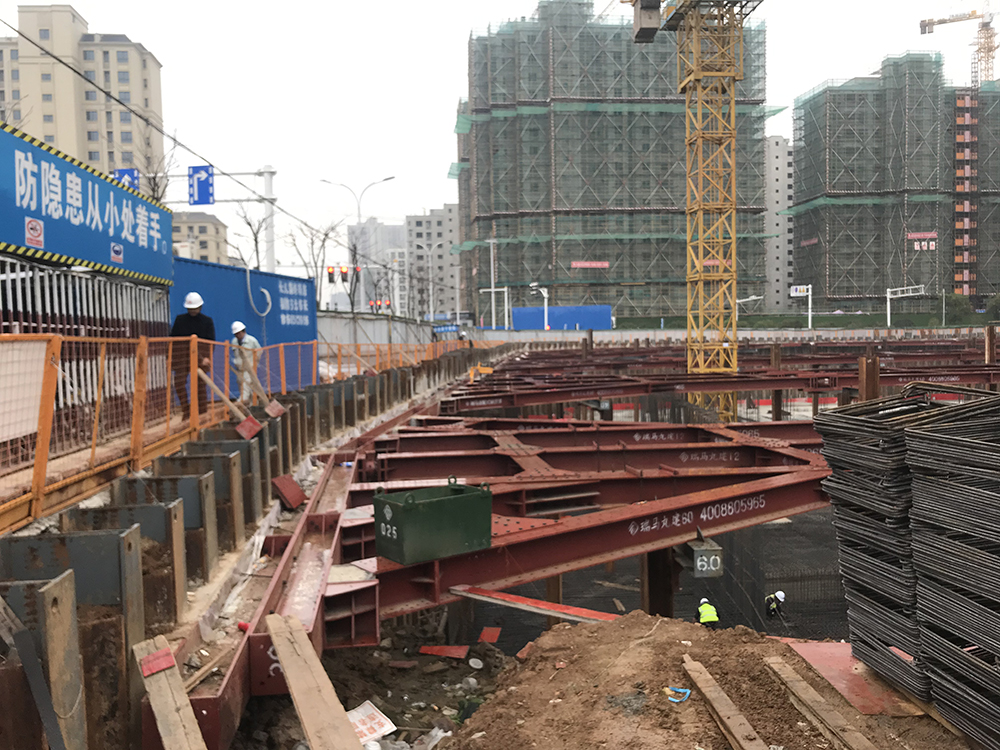

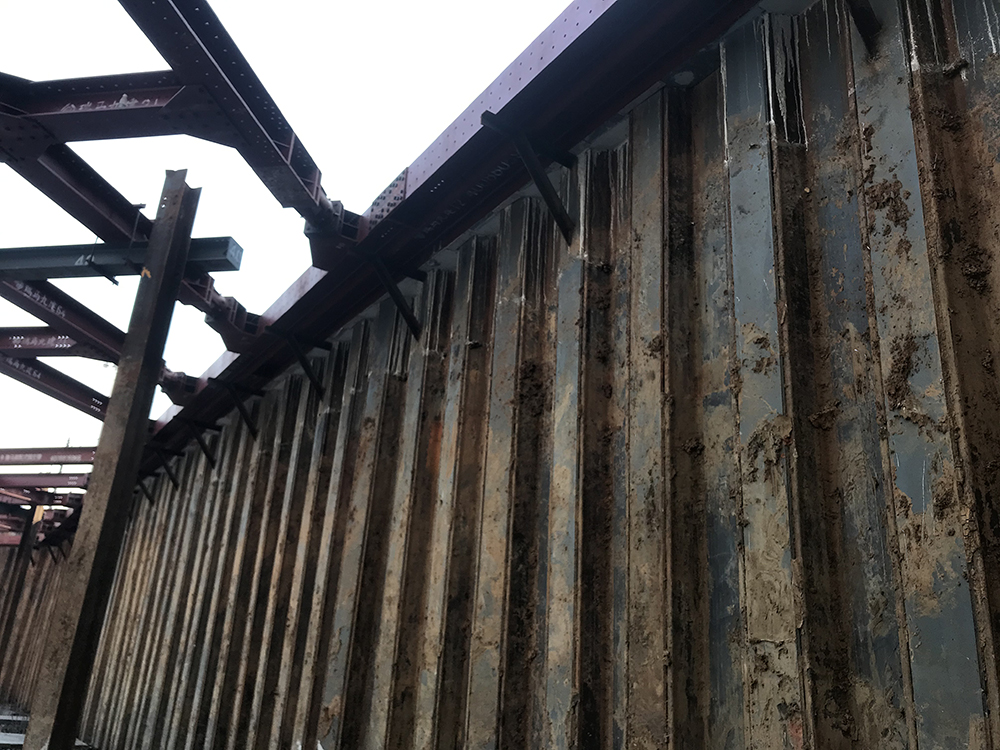

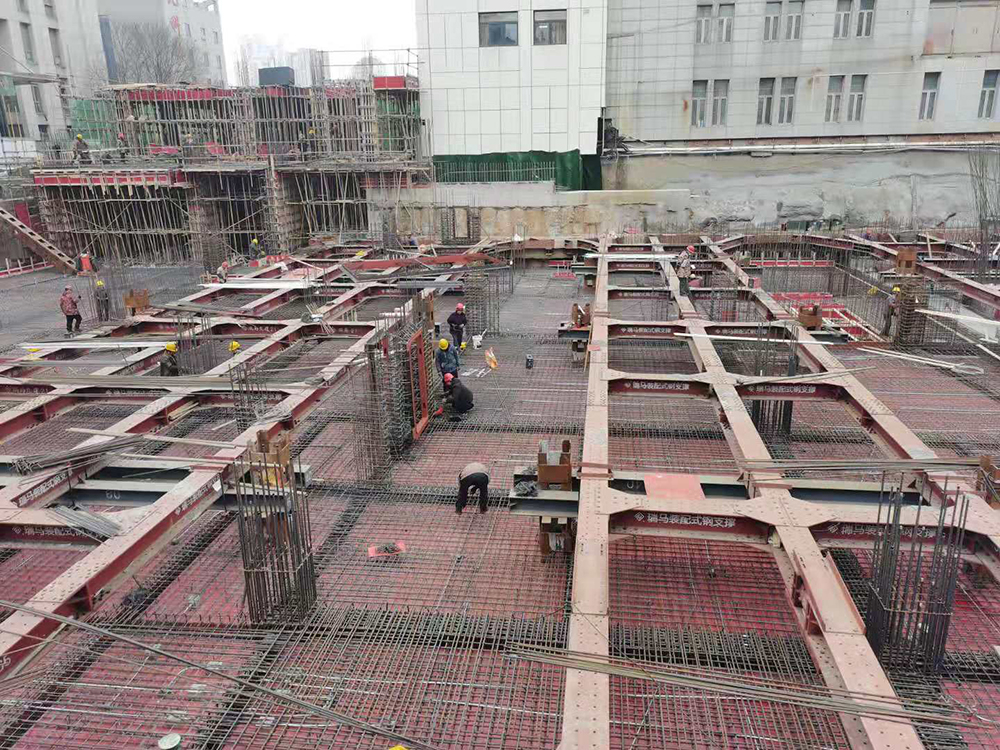

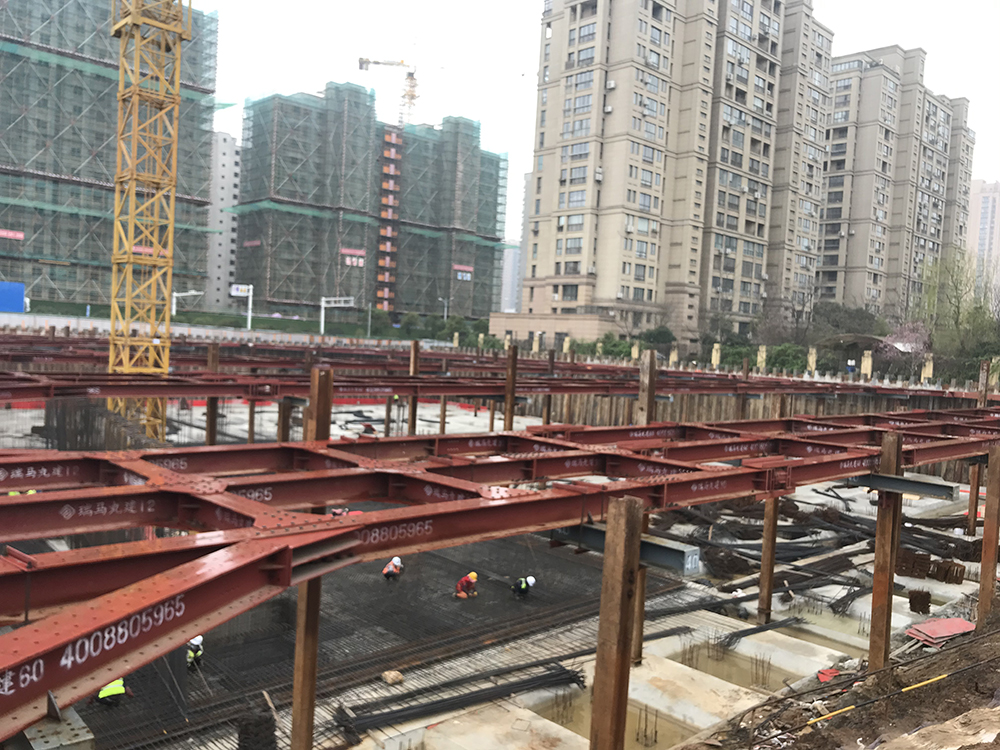

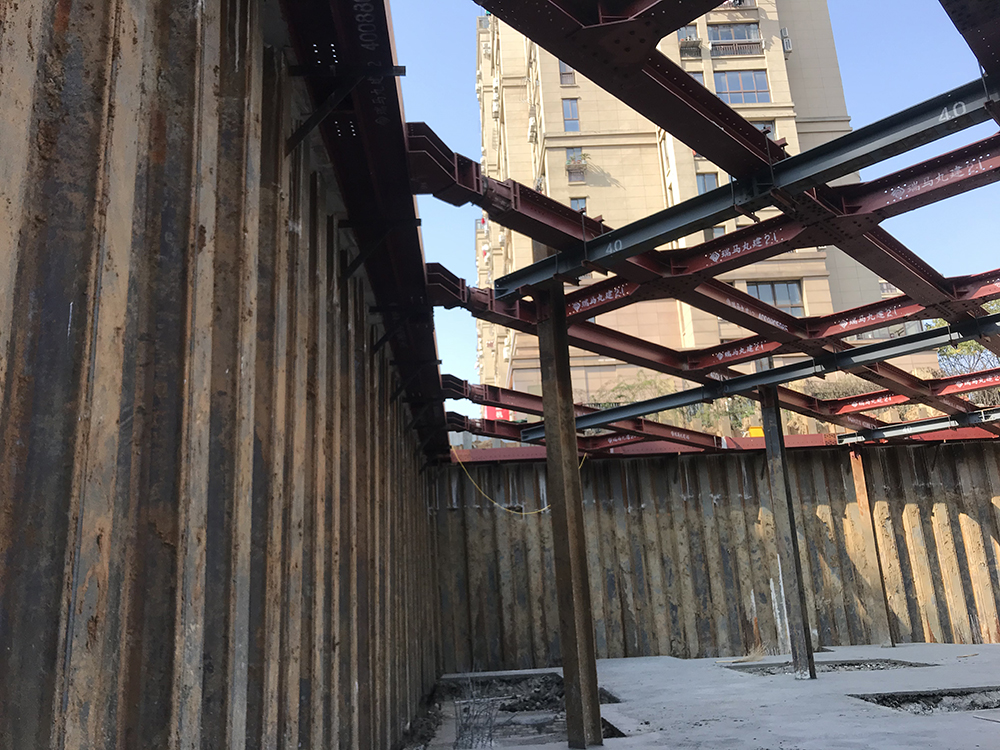

本項目位于馬鞍山市政務服務中心和公元皇府東側,東臨青郵路、南至鐘山路、北至待建公交場站。建設單位為馬鞍山市重點工程建設管理處，由安徽省城建設計研究總院股份有限公司設計?；娱L150米，寬68米，開挖深度為6.1～7.9m，基坑圍護結構采用HCU樁（H型鋼板樁+U型鋼板樁）+一道裝配式型預應力鋼支撐。其中裝配式型鋼內支撐布置為4道角撐和5道對撐，總用鋼量850噸。本項目為國內首次采用HCU樁+裝配式型鋼支撐體系的技術實踐，為今后HCU樁的應用積累了重要經驗，對今后推廣全鋼基坑開了先河。在原設計為止水帷幕+灌注樁+砼內支撐更改為HCU+型鋼支撐后，節約工程造價約800萬，同時本次大跨度、深基坑的型鋼支撐應用充分驗證了裝配式型鋼支撐的安全性、可靠性和經濟性。
工程圖集：
體系優勢：
- 節點布置豐富、多樣，可靈活組合搭配，尤其適用于超大型深基坑。
- 強節點弱桿件勾走使受力計算設計簡化。
- 采用液壓千斤頂動態補償，整體受力一致，基坑支護更加穩定可靠。
- 構件不易變形，安全可靠，安裝拆除高效便捷。
- 每噸每次可替代鋼筋混凝土1.3-3.5立方。
- 材料可反復使用30-50次，使用壽命長達20-30年。
