南京玄外地下車庫項目
本項目位于南京市玄武外國語學校所在地，建設單位為南京鐘南停車場建設有限公司，總包單位為中國核工業華興建設有限公司，設計單位為東南大學建筑設計研究院有限公司。
項目用地面積約5000平方米地下(2層)，圍護結構采用砼灌注樁+三層砼內支撐+兩層鋼支撐，型鋼支撐每層的布置形式為2組角撐和5道對撐組成，鋼支撐總量600噸。安裝工期20天。替代砼內支撐200m3。該項目是國內首個地下空間逆作法施工的裝配式型鋼支撐工程，在層高不足2.4米的地下密閉空間里安裝600噸型鋼支撐，對施工的組織、協調和機械配合有著極大的挑戰。每層支撐安裝工期在10天，大大節約了施工工期。后期也經歷了基坑淹沒等事故，型鋼支撐的安全性、可靠性得到了驗證，受到甲方的高度認可。

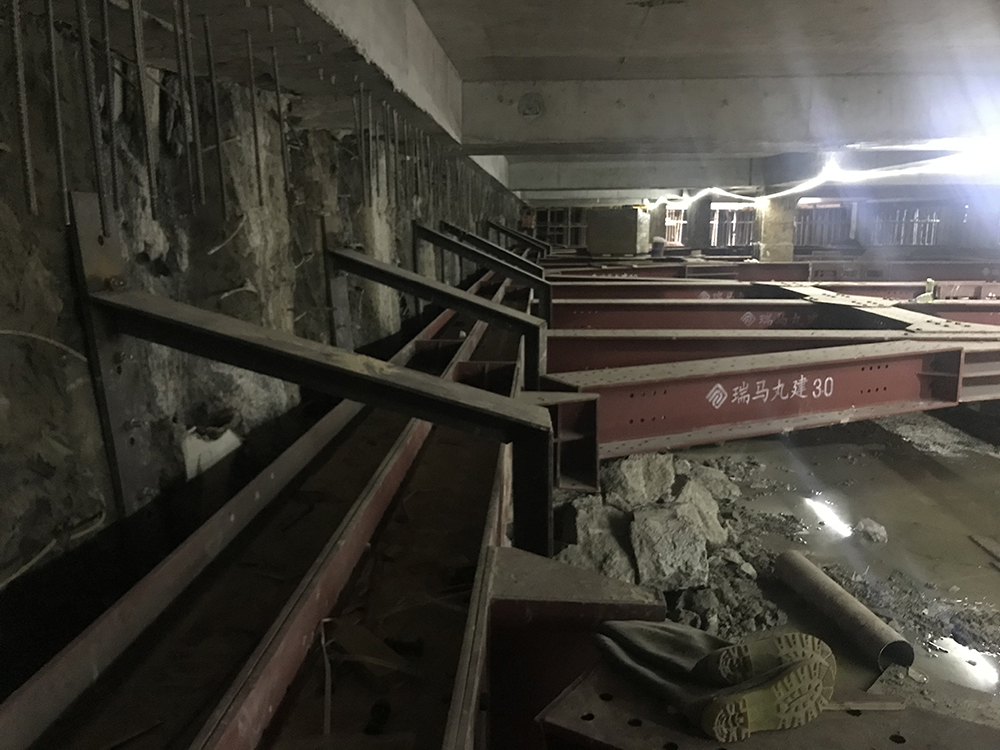

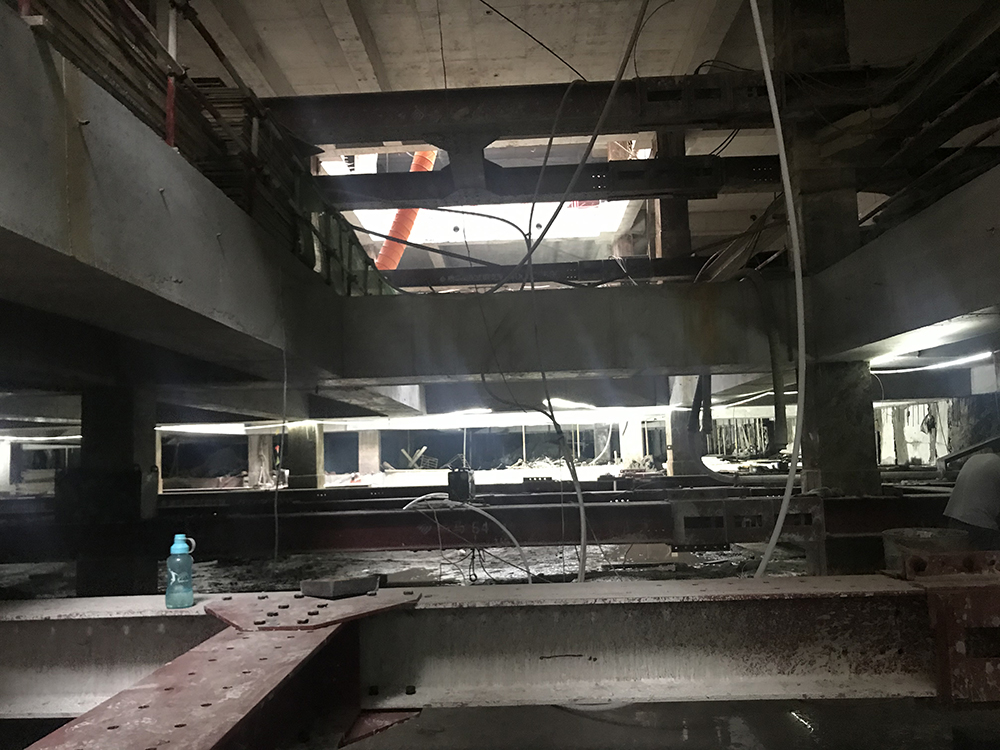

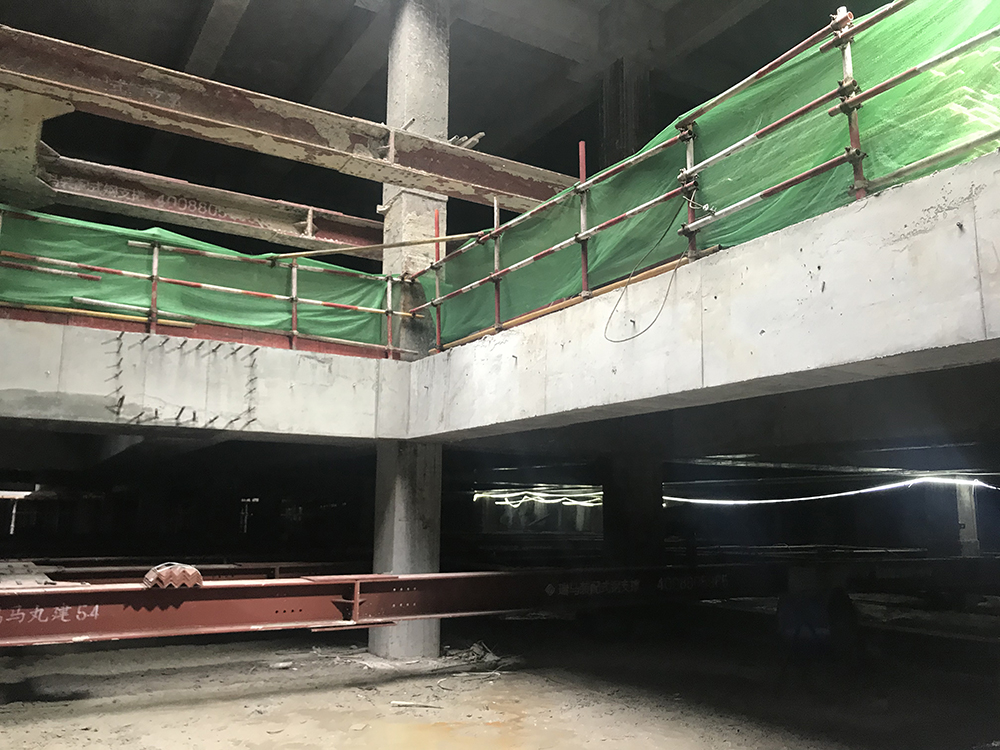

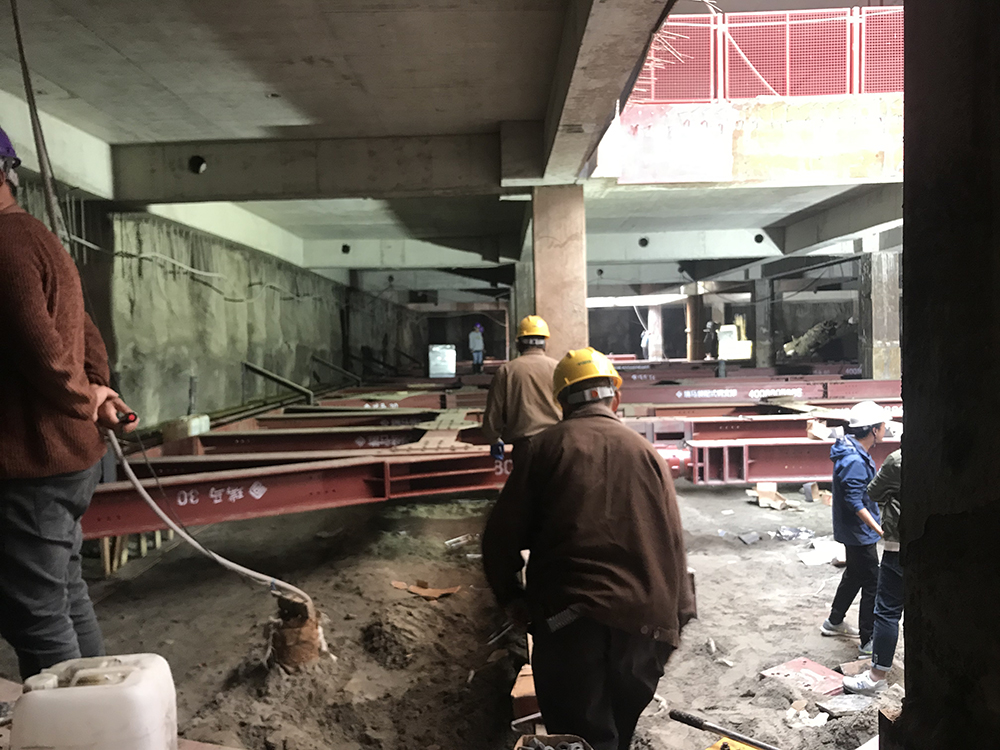

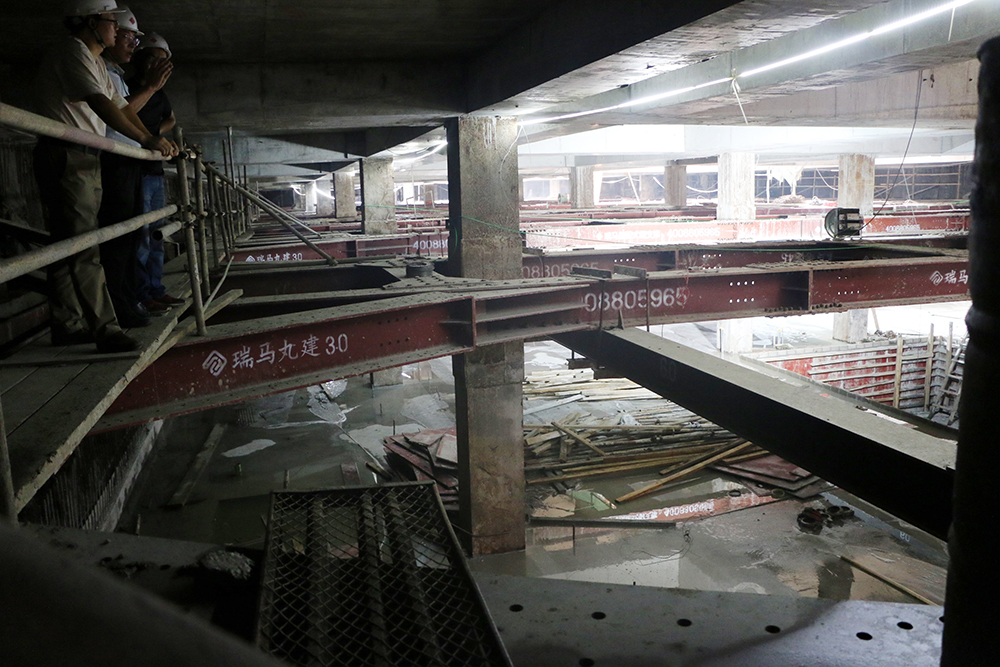

工程圖集：
體系優勢：
- 節點布置豐富、多樣，可靈活組合搭配，尤其適用于超大型深基坑。
- 強節點弱桿件勾走使受力計算設計簡化。
- 采用液壓千斤頂動態補償，整體受力一致，基坑支護更加穩定可靠。
- 構件不易變形，安全可靠，安裝拆除高效便捷。
- 每噸每次可替代鋼筋混凝土1.3-3.5立方。
- 材料可反復使用30-50次，使用壽命長達20-30年。
